Merilni sistem 'Stopko'

Elektronski merilni sistem za uporabo na plezalnih stenah in gasilskih tekmovanjih

(direct link to English site)
hit counter for tumblr


Video je dosegljiv tudi v DVD obliki.


Lastnosti

  • odlična rešitev za hitrostno plezanje in gasilska tekmovanja
  • modularna prilagodljiva zgradba
  • posamične ali vzporedne tekme z dvema tekmovalcema

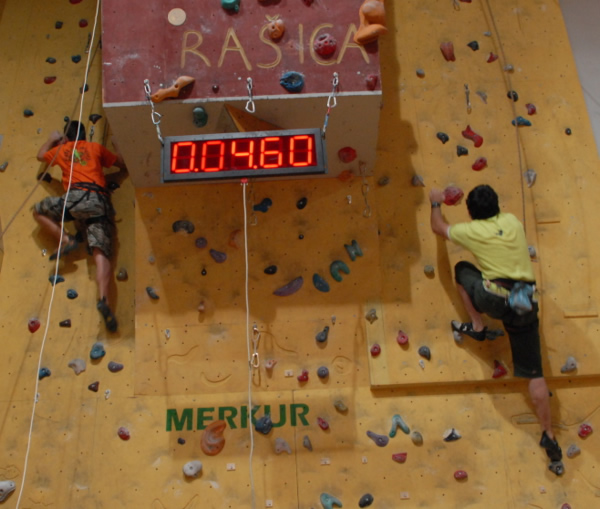

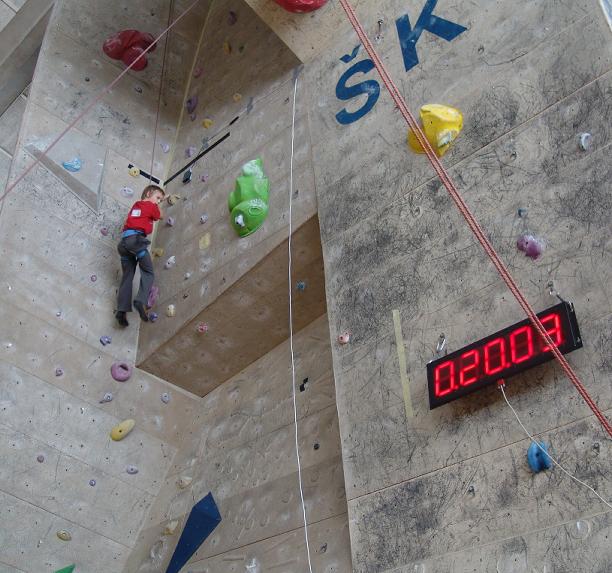

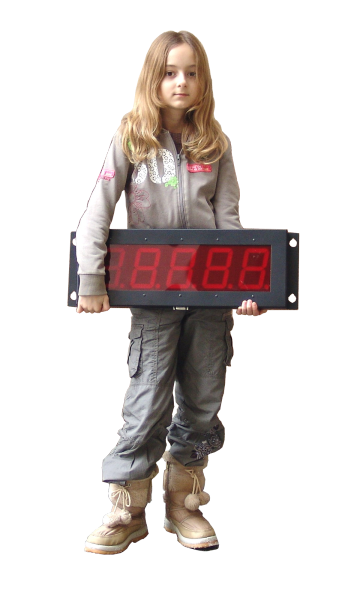

  • velik, odlično berljiv prikazovalnik (alternativa je tudi manjša izvedba)
  • močna, namensko razvita programska podpora z več inovativnimi funkcijami
  • možnost enostavnega samostoječega delovanja brez računalnika
  • različni startni načini
  • tri ločljivosti štetja

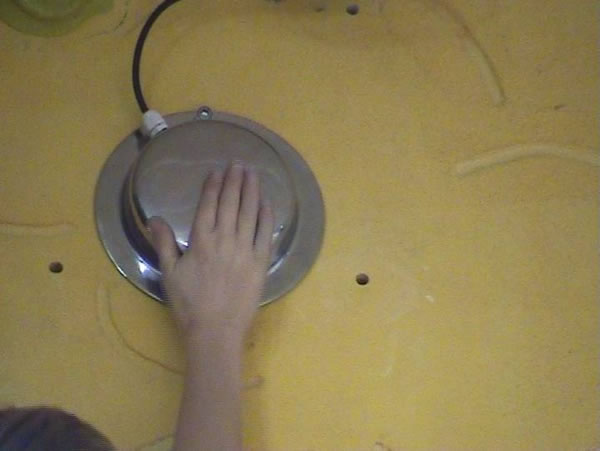

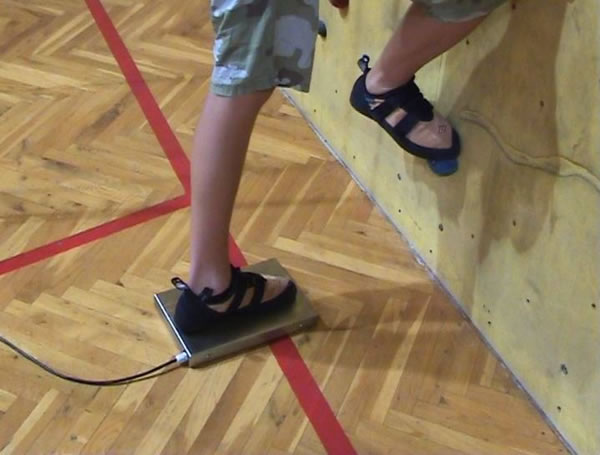

  • mnogo startno-ciljnih naprav: različne startno-ciljne tipke, svetlobna bariera, nožna tipka
  • možnost internetne povezave z drugimi uporabniki
  • možnost merjenja reakcijskih časov
  • ugodna cena

Opis

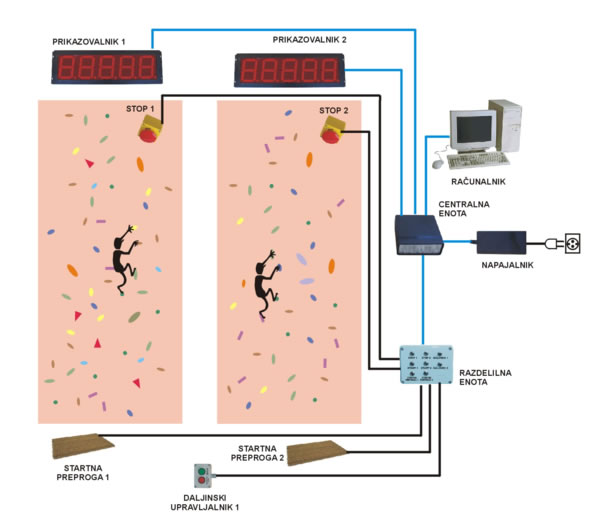

Naš merilni sistem se sestoji iz fizičnega dela (enota z elektroniko, en ali dva prikazovalnika, pribor za priključitev) in programskega, ki teče na računalniku.

Uporabnik dobi vse v enem: enostaven, robusten, vendar zelo uporaben merilni sistem za vsakodnevno uporabo brez računalniške podpore, medtem ko s priklopom na računalnik zraven pridobi še vse napredne funkcije ter načine delovanja.

Povezava na računalnik je izvedena prek serijskih (COM) vrat. Inovativno vzpostavljanje povezave poteka samodejno, brez neprijetnega nastavljanja številke vrat.
Novo: V razvoju imamo možnost brezžične povezave na naprave z operacijskim sistemom Android.

Številne dobrote, kot so LOG datoteka, uvoz startne liste, merjenje reakcijskih časov, stereo opozorilni zvočni signali, samodejni izklop prikazovalnikov, prikaz besedila... poskrbijo za dodatno zadovoljstvo ob uporabi.

Program je sestavljen skrbno, z mislijo na čim enostavnejše upravljanje, ki pa ne gre na škodo uporabnosti. Uporabniški vmesnik je v slovenskem, angleškem in hrvaškem jeziku. Vgrajenih je mnogo izvirnih podrobnosti. Neprestano razmišljamo o možnih izboljšanjih sistema za izboljšave in nadgradnje v prihodnosti.


Podpora uporabnikom


Strankam nudimo polno podporo. Merilni sistem namestimo na uporabnikovi lokaciji ter ga izobrazimo glede uporabe. Ves čas smo dostopni prek telefona in elektronske pošte za nasvete, pomoč pri uporabi... in potrudimo se za najkrajši možni odzivni čas. Merilni sistem lahko dostavimo na katerokoli svetovno lokacijo skupaj s podrobnimi navodili o namestitvi ter uporabi.

Pomembna nam je vsaka stranka in za nas ni nesmiselnih pripomb. Naš cilj ni zgolj prodaja sistema. Prav tako se veselimo kasnejše interakcije z uporabniki, s pomočjo katerih skupaj poskrbimo za življenje in rast merilnega sistema. Veseli smo vseh predlogov, na osnovi katerih se potem odločamo za nadaljne izboljšave in nadgradnje. Rešitev poskušamo najti tudi ob še tako specifičnih željah in potrebah. Sistem je enostavno nadgradljiv in strankam nudimo orodja, s katerimi lahko izvedejo nadgradnje same.


Partnerji

Zastopniki za druge države:

Nizozemska, Belgija, Nemčija, Švica, Avstrija, Grčija, Ciper, Skandinavija, Združeni Arabski emirati: Vertigo

Hrvaška: Vatropromet

Novo: Na zagrebški lokaciji partnerja Vatropromet je na razpolago vzorec merilnega sistema za ogled in preizkus. Pokličite in se dogovorite za ogled.


Cene

Cene merilnega sistema so od približno 1600 eur naprej, kar je odvisno od konfiguracije. Namestite si plezalsko ali gasilsko konfiguratorsko aplikacijo, ki omogoča interaktivno grafično izbiro sistema skupaj s cenami. Cenik je dostopen tudi tukaj.


Tehnični podatki

Centralna enota

  • Notranja ločljivost štetja: 0.001 s
  • Prikazana ločljivost štetja: 0.01 s, 0.1 s, 1 s (uporabniška nastavitev)
  • Območje štetja: 10 minut, 100 minut, 10 ur
  • Začetna nenatančnost štetja: 25ppm (5ppm na zahtevo)
  • Temperaturno območje delovanja: -10 do 40°C
  • Vrsta komunikacije: RS232
  • Komunikacijska hitrost: 19200 bps
  • Dimenzije: 13x13x5 cm
  • Stopnja zaščite: IP30

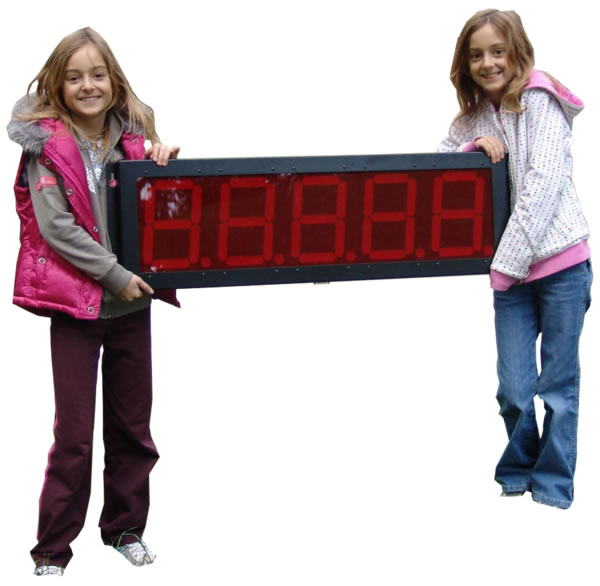

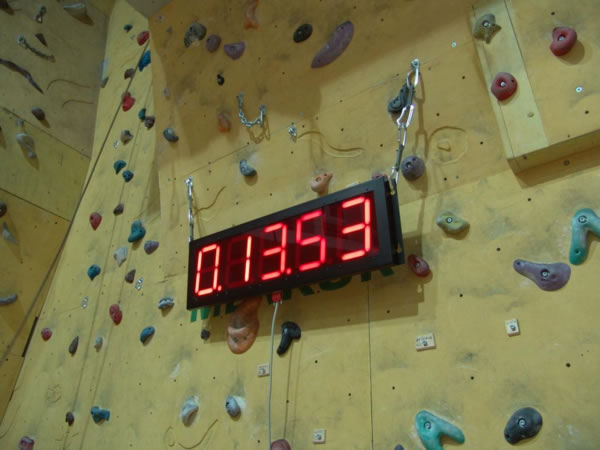

Prikazovalniki

  • Višina znakov: 200 mm ali 100 mm
  • Format: 5 x 7-segmentni LED znaki
  • Nazivna vidljivostna razdalja: do 100 ali 50 metrov
  • Dimenzije: 100x30x4 cm ali 58x20x4 cm
  • Teža: približno 8 kg ali 5 kg
  • Barva: zelena ali rdeča
  • Stopnja zaščite: IP40

Sistemske zahteve

  • PC združljiv računalnik z operacijskim sistemom Windows 98 ali višjim
  • Grafična ločljivost: 1024x768 ali višja
  • Priporočljiva stereo zvočna kartica
  • Serijska komunikacijska (COM) ali USB vrata z USB-serijskim vmesnikom

Napajanje

  • Napajalna napetost: 90 do 264 VAC
  • Poraba moči: do 80W





Reference

  • tekmovanje v hitrostnem plezanju za otroške kategorije, gimnazija Šentvid Ljubljana, november 2009
  • vserašiška tekma, gimnazija Šentvid Ljubljana, november 2009, težavnost in hitrost
  • srednješolsko državno prvenstvo, ŠKG Ljubljana, januar 2010. težavnost
  • zahodna liga 2010, 1. tekma, ŠKG Ljubljana, januar 2010, hitrost
  • Vanka regule festival 2010, otok Brač
  • Johanov memorial 2010, Osp
  • svetovni pokal junij 2011, Eindhoven
  • 1. nizozemsko hitrostno prvenstvo, september 2011
  • Johanov memorial 2011, Osp
  • srednješolsko državno prvenstvo, ŠKG Ljubljana, januar 2011, težavnost
  • vserašiška tekma, gimnazija Šentvid Ljubljana, november 2012, balvani
  • štafetno tekmovanje, Varaždin, memorial Mirka Kolarića, junij 2013
  • Evropsko balvansko prvenstvo, avgust 2013, Eindhoven

Pokličite za dodatne informacije ali predstavitev - nudimo brezplačen predstavitveni DVD.

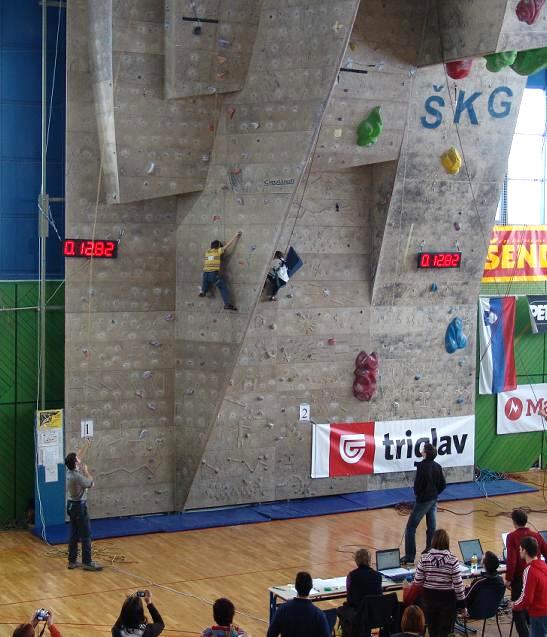

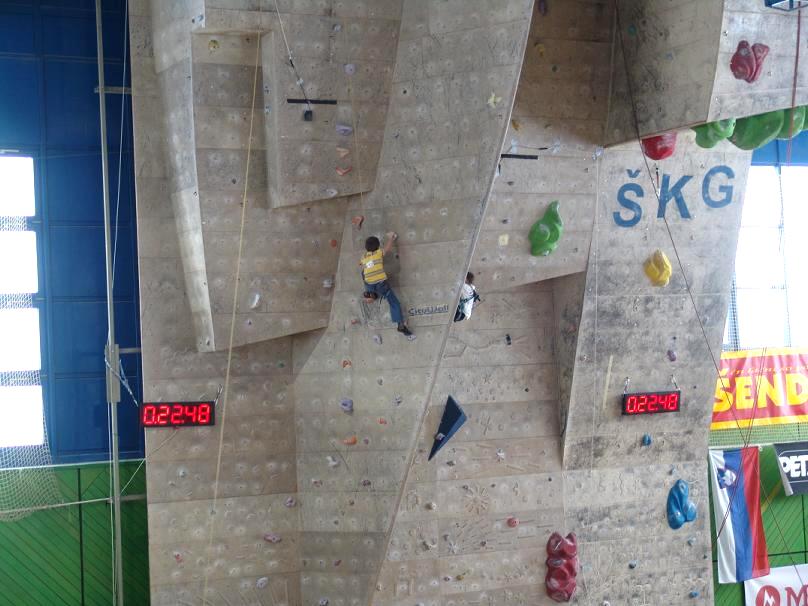

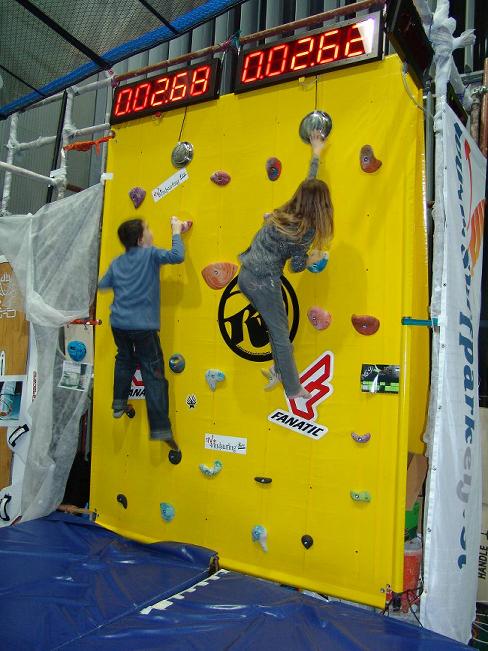

Plezalska uporaba

Področja uporabe:

  • hitrostne tekme – kvalifikacije
  • hitrostne tekme – finale
  • samostojne hitrostne preizkušnje
  • balvanska tekmovanja
  • težavnostne tekme
  • prikazovalnik besedila
  • internetne multitekme


Tekmovalna načina delovanja Kvalifikacije in Finale nudita avtomatiziran postopek izvedbe tekme z izpisom vsot časov za enega oziroma oba tekmovalca. V teh primerih naš merilni sistem ni zgolj naprava za merjenje časa, pač pa jo lahko imamo za pametnega in prijaznega partnerja.

Na razpolago so različni startni načini (trenutni, zakasnjen), merjenje reakcijskih časov in nastavljiva odštevalnika za balvanske in težavnostne tekme z opozorilnimi zvoki.

Naš zadnji dodatek je možnost internetne multitekme. Do pet lokacij širom sveta se lahko poveže prek interneta ter sodeluje na vzporedni tekmi v realnem času na IFSC potrjenih hitrostnih plezalnih stenah!

Pridružite se skupnosti 'Stopko' ter se povežite s katerimkoli drugim uporabnikom na svetu prek interneta!

Snamete si lahko brošuro z opisom Internetne multitekme (v angleškem jeziku).

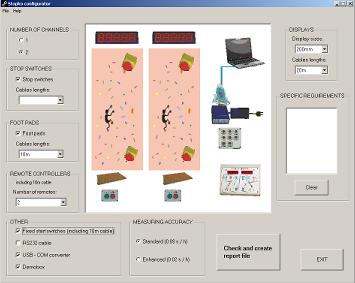

Pripravili smo poseben program - plezalski konfigurator*, ki je uporabnikom v veliko pomoč pri sestavi sistema. Vsebuje tudi cenovni kalkulator.

* Snemite si datoteko, jo poženite in instalirajte aplikacijo. Vsebuje grafično ponazoritev merilnega sistema na
plezalni steni. Narejeno za Windows98 ali višjega. Program je v angleškem jeziku. Zagotavljamo, da program ne vsebuje
nobene škodljive kode in da ne posega v uporabnikovo zasebnost na kakršenkoli način.

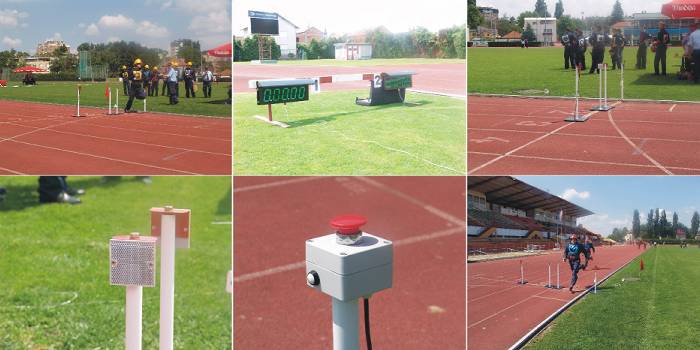

Gasilska tekmovanja (elektronsko merjenje časa)

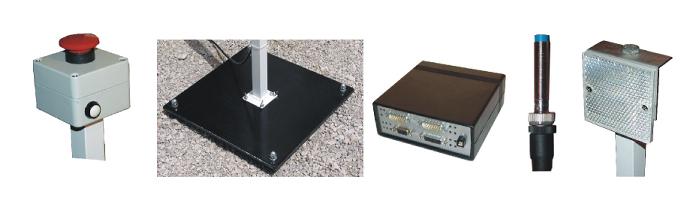

V sodelovanju z Gasilsko zvezo Slovenije in Hrvaške smo merilni sistem nadgradili in ga prilagodili za posebne zahteve gasilskih tekmovanj. Tako smo na novo razvili sledeče enote ali možnosti uporabe:
  • Samostoječa tipka za startno ali ciljno postavitev
  • Optična bariera za startno ali ciljno postavitev
  • Senzor za zaznavo zadetka tarče z vodnim curkom
  • Poseben nadzorni program
  • Poseben varčevalni način za uporabo ob akumulatorskem napajanju

Startno ciljne naprave se lahko na startu in cilju poljubno kombinirajo. Primeri: start/cilj: tipka; start/cilj: optična bariera; start: tipka/cilj: optična bariera; start: tipka/cilj:senzor za vodni curek itd.

Razen tega smo opravili več prilagoditev sistema posebnostim nekaterih gasilskih vaj.

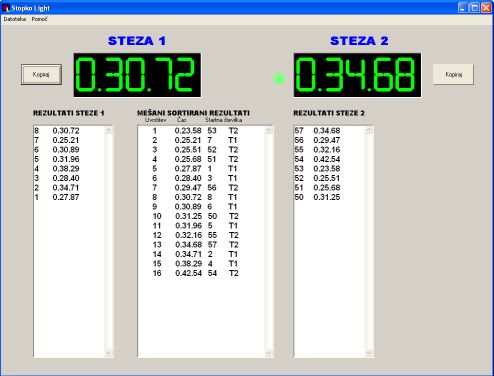

Zaslonski posnetek programa za zbiranje in sortiranje rezultatov

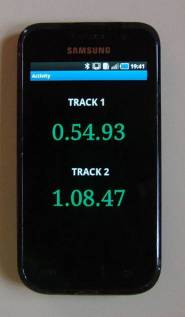

Novo: Androidna aplikacija za beleženje rezultatov





Za izbiro lastne konfiguracije in pregled cen preverite našo aplikacijo gasilski konfigurator.




Novo: Dodana podpora za hrvaški jezik.

Za področje Hrvaške je naš zastopnik podjetje Vatropromet. Na njihovi zagrebški lokaciji je na voljo za ogled in preizkus vzorec merilnega sistema.

Se ne morete odločiti?

Dogovorimo se lahko za neobvezno in brezplačno predstavitev delovanja na vaši ali naši lokaciji. Verjamemo, da vas moderna in inovativna zasnova (modularna zgradba, bogata programska podpora, možnost internetne povezave...) ne bodo pustili ravnodušne. Naš sistem je primerljiv s katerokoli uveljavljeno znamko tovrstnih naprav, natančen vpogled pa odkrije tudi marsikatero prednost. Cene pa imamo prav tako konkurenčne.
