Merilnik nivoja vode

Povežite domače okolje in možnosti moderne tehnologije
free web stats


LASTNOSTI
  • merjenje količine vode v vodnih zbiralnikih na ultrazvočni osnovi
  • baterijsko napajanje
  • brezžična Bluetooth povezava in odčitek na pametnem telefonu (Android) prek pripadajoče aplikacije
  • enostavna uporaba in zanesljivo delovanje
  • dolga življenska doba baterij
  • večjezični uporabniški vmesnik
  • lasten razvoj
  • novo: možnost upoštevanja polkrožnih sten zbiralnika za doseganje točnejših rezultatov




OPIS
Merilnik nivoja vode sestavljata baterijsko napajan merilni del ter aplikacija H2O, ki teče na Androidnem pametnem telefonu. Merilni del je nameščen v notranjosti vodnega zbiralnika, tako da sta senzorja usmerjena navpično navzdol. Vklop merilnika se izvede s pritiskom na tipko, katera je z merilnikom povezana s kablom in se jo namesti kamorkoli v bližino zbiralnika.

Merilnik se napaja iz dveh 1.5V C alkalnih baterij. Predvidena življenska doba je več kot 1500 meritev ali več kot 5 let.

OPOZORILO: Merilnika ne uporabljajte ob vnetljivih tekočinah!

NAMESTITEV MERILNIKA
Merilnik nivoja namestite v notranji del vodnega zbiralnika, tako da bosta ultrazvočna senzorja usmerjena navpično proti dnu. Merilna razdalja je do tri metre. Med merilnikom in dnom ne sme biti delov zbiralnika, ki lahko povzročijo odboj zvoka (npr. zožitve, deli instalacije...). Za povezavo na tipko je potrebno narediti v steno zbiralnika majhno luknjo za dvožilni kabel. Priporočena dolžina kabla je do 5 metrov, lahko pa je tudi daljša.

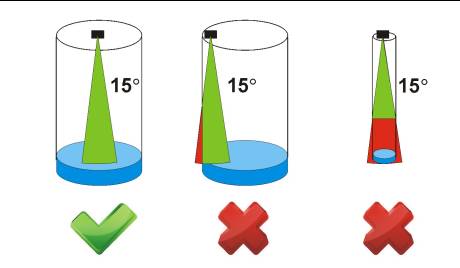

Sevalni kot ultrazvočnega oddajnika je 15 stopinj. Spodaj sta primera pravilne in napačne namestitve merilnika. V primeru preozkega vodnega zbiralnika bodo merilni rezultati od nekega nivoja vode navzdol napačni.




Primera:
Globina zbiralnika je 1 meter, premer razpršitve ultrazvoka je 30cm.
Globina zbiralnika je 2 metra, premer razpršitve ultrazvoka je 60cm.






UPORABA

  1. 1. Za vklop merilnika za 1 sekundo pritisnite na zunanjo tipko.
  2. 2. Na pametnem telefonu poženite aplikacijo H2O. Pred tem se prepričajte, da je Bluetooth povezovanje na telefonu vključeno. Na razpolago imate 60 sekund, po tem času se merilnik samodejno izklopi.
  3. 3. Ob prvi uporabi je potrebno sprožiti Iskanje naprav. Počakajte in nato s seznama izberite najdeno napravo z imenom H2O. Naslednjič se bo povezovanje sprožilo samodejno.
  4. 4. Prav tako je ob prvi uporabi potrebno vnesti nekaj nastavitev, na osnovi katerih aplikacija lahko določi količino vode. To so razdalja od merilnika do dna, prostornina ter profil oblike sten, kar zagotavlja točno interpretacijo izmejene razdalje.

Pet predpripravljenih profilov oblike sten zbiralnika

  1. 5. Ob vzpostavitvi povezave s pritiskom na gumb Preveri nivo sprožite meritev nivoja in prikaz rezultata. Simbol baterije prikazuje stanje baterij v merilniku.
  2. 6. Ob zaprtju aplikacije H2O se merilnik izklopi. Enako se zgodi tudi po 30 sekundah neaktivnosti aplikacije (neodčitavanje nivoja) zaradi varčevanja z baterijami.


ANDROIDNA APLIKACIJA H2O

Aplikacijo H2O si na svoj telefon lahko prenesete:
  • s klikom na spodnjo sliko telefona
  • s poskeniranjem QR kode




H2O Plus



NAROČILA


Komplet vsebuje:
  • merilnik
  • aplikacijo za Androidni telefon
  • 3 metre kabla za zunanjo tipko s priključnim konektorjem (brez tipke)
  • 2 pripadajoči bateriji
  • navodilo za uporabo


Za nakup se obrnite na podjetje Vodateh.
el. pošta: info@vodateh.si
tel. 030 626 715
